Descripción
El Qubino Flush 1D Relay es ideal como un interruptor de contacto seco para las luces, ventiladores, hornos, lavadoras, planchas, tomas de corriente, puertas de estacionamiento, radiadores eléctricos, calentadores de agua, etc. El contacto de salida está libre de tensión (contacto seco), por lo distintas cargas de nutrición tienen la posibilidad de conectarse al módulo. Además aguanta la conexión de un sensor de temperatura digital.
¿Para qué se puede utilizar?
El micromódulo 1D relé Qubino es perfecto para mudar de manera recóndita los gadgets eléctricos, como luces, ventiladores, hornos, lavadoras, planchas, enchufes, puertas de estacionamiento, radiadores eléctricos, calentadores de agua y semejantes.
La instalación más simple.

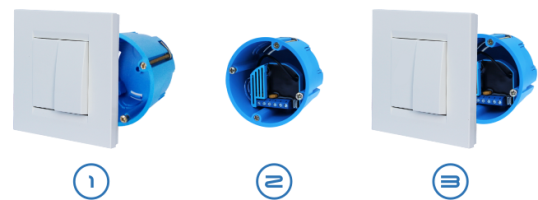

Tamaño increíblemente pequeño y una estructura fundamentalmente desarrollada supone que la conexión del módulo en una caja de empotrar es la simplicidad misma. El desarrollo de instalación, probado y aprobado por electricistas expertos, se constituye de solo tres simples procedimientos:
- Retire los interruptores de la caja y desconectar los cables.
- Conectar los cables al módulo Qubino y también insertarla en la caja.
- Fijar los interruptores en la caja.
Consumo eléctrico.
El micromódulo 1D relé Qubino tiene un consumo de energía increíblemente bajo de tan solo 0,4 W.
Muy polivalente.
El micromódulo 1D relé Qubino puede operar por medio de un extenso rango de temperaturas, desde -10 ° C a 40 ° C frío para un abrasador (14˚-104 ° F). Funciona con la conexión de un sensor de temperatura digital, que además es útil para la creación de niveles complejos. Cada módulo además actúa como un repetidor con el objetivo de hacer mejor la llegada y la seguridad de la red Z-Wave.
El módulo más probado y más confiable.
Qubino módulos son productos “disponer y olvidar”. Nuestros productos están hechos para permanecer, por lo cual solo eligen y usan elementos electrónicos de alta definición. Nuestros módulos son además los microcontroladores Z-Wave más probados en el mercado. El Centro Esloveno de Calidad y Metrología (Siq), un organismo sin dependencia de pruebas, prueba los factores de seguridad, introduciendo incremento de la temperatura, la construcción, la resistencia de aislamiento, el consumo de energía y la sobrecarga según con la regla EN 60669-2-1.
Esquema eléctrico de conexión 24v y 230v.
Peculiaridades técnicas
Fuente de nutrición
110 – 230 VAC ±10%
50 / 60 Hz, (24–30 VDC)
corriente nominal de carga de salida de CA (carga resistiva) *
1 X 10 A / 230 VAC
Corriente de carga nominal de salida de CC (carga resistiva)
1 X 10 A / 30 VDC
nutrición del circuito de salida de la salida de CA (carga resistiva)
2300 W (230 V CA)
nutrición del circuito de salida de salida de CC (carga resistiva)
240 W (24 V CC)
Alcance de los sensores de temperatura digital
(sensor debe solicitarse separadamente)
-50° ~ +125°C
Temperatura de operación
-10° ~ +40°C
Distancia
hasta 30 m en inmuebles
(en función de los materiales de construcción)
Dimensiones (An)
41.8 x 36.8 x 15.4 mm
(embalaje)
(79 x 52 x 22 mm)
Peso (incluyendo el embalaje)
28 g (34 g)
Consumo de electricidad
0,4 W
Para la instalación en cajas
Ø ≥ 60 mm o bien 2 M, hondura ≥ 60 mm
Traspuesta
Relé
* En la situacion de cargas que no sean resistiva, prestar atención al valor de cos y, si es requisito, utilice una carga menor que la carga nominal. La corriente máxima para cos = 0,4 es 3 A a 250 VAC, 3 A a 24 V CC L / R = 7 milésimas de segundo.
Sea el primero en redactar su opinión !
Manual de instalación ZMNHND1
Descargas (481.96k)
