Descripción
El micromódulo 2 relés Qubino es perfecto para el encendido o bien apagado de dos gadgets eléctricos. Se puede vigilar de manera recóndita por medio de la red Z-Wave o bien a través de interruptores de pared. Además mide el consumo de energía de dos gadgets eléctricos y aguanta la conexión de un sensor de temperatura digital.
¿Para qué se puede utilizar?
El micromódulo 2 relés Qubino es perfecto para vigilar a distancia un máximo de dos gadgets eléctricos (cerraduras de puertas, puertas, ventiladores, etc.) o bien las luces.
La instalación más simple.

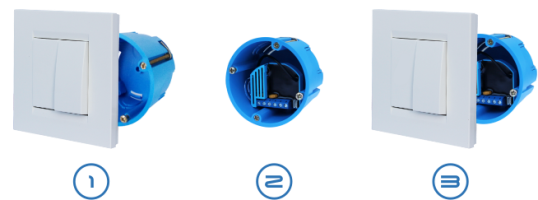

Tamaño increíblemente pequeño y una estructura principalmente desarrollada supone que la conexión del módulo en una caja de empotrar es la simplicidad misma. El desarrollo de instalación, probado y aprobado por electricistas expertos, se constituye de solo tres simples procedimientos:
- Retire los interruptores de la caja y desconectar los cables.
- Conectar los cables al módulo Qubino y también insertarla en la caja.
- Fijar los interruptores en la caja.
Consumo eléctrico.
El micromódulo 2 relés Qubino puede medir el consumo de energía de los dos gadgets eléctricos conectados separadamente y en sí tiene un consumo de energía increíblemente bajo de menos de 0,4 W.
Muy polivalente.
El micromódulo 2 relés Qubino puede operar por medio de un extenso rango de temperaturas, desde -10 ° C a 40 ° C frío para un abrasador (14˚-104 ° F). Funciona con la conexión de un sensor de temperatura digital, lo que supone que puede hacer niveles complejos y mudar algún gadget con relación a un rango de temperatura predeterminado. Cada módulo además accionar como un repetidor con la intención de hacer mejor la llegada y la seguridad de la red Z-Wave.
El módulo más probado y más confiable.
Qubino módulos son productos “disponer y olvidar”. Nuestros productos están hechos para permanecer, por lo cual solo eligen y usan elementos electrónicos de alta definición. Nuestros módulos son además los microcontroladores Z-Wave más probados en el mercado. El Centro Esloveno de Calidad y Metrología (Siq), un organismo sin dependencia de pruebas, prueba los factores de seguridad, introduciendo incremento de la temperatura, la construcción, la resistencia de aislamiento, el consumo de energía y la sobrecarga según la regla EN 60669-2-1.
Esquema eléctrico de conexión de 24v y 230v.
Peculiaridades técnicas
Fuente de nutrición
110 – 230 VAC ±10%
50 / 60 Hz, (24–30 VDC)
corriente nominal de carga de salida de CA (carga resistiva) *
2 X 4 A / 230 VAC
Corriente de carga nominal de salida de CC (carga resistiva)
2 X 4 A / 30 VDC
nutrición del circuito de salida de la salida de CA (carga resistiva)
2 x 920 W (230 V CA)
nutrición del circuito de salida de salida de CC (carga resistiva)
2 x 96 W (24 V CC)
precisión de medición de capacidad
P = 0 a 200 W, +/- 2
P> 200 +/- 3%
Alcance de los sensores de temperatura digital
(sensor debe solicitarse separadamente)
-50° ~ +125°C
Temperatura de operación
-10° ~ +40°C
Distancia
hasta 30 m en inmuebles
(en función de los materiales de construcción)
Dimensiones (An)
41.8 x 36.8 x 16.9 mm
(embalaje)
(79 x 52 x 22)
Peso (incluyendo el embalaje)
28 g (34 g)
Consumo de electricidad
0,4 W
Para la instalación en cajas
Ø ≥ 60 mm o bien 2 M, hondura ≥ 60 mm
Traspuesta
Relé (2x)
* En la situacion de cargas que no sean resistiva, prestar atención al valor de cos y, si es requisito, utilice una carga menor que la carga nominal. La corriente máxima para cos = 0,4 es de 2 A a 250 VAC, 3 A a 24 V CC.
Sea el primero en redactar su opinión !
Manual de instalación ZMNHBD1
Descargas (214.61k)
